RF 2 4 8路500-6000MHz微带信号威尔金森功分器分频器带SMA-Female

RF 2 4 8路500-6000MHz微带信号威尔金森功分器分频器带SMA-Female

简短的介绍:

大交易

• 型号:02KPD-0.5^6G-2S/4S/8S

• VSWR(Input):1.8:1(Max.)@0.5~0.7GHz 1.25:1(Typ.)1.3:1(Max.)@0.7~6GHz VSWR(Output): 1.5:1(Max.)@0.5 ~0.7GHz 1.25:1(Typ.) 1.3:1(Max.)@0.7~6GHz,orVSWR IN:≤1.5 : 1 OUT:≤1.4:1 or VSWR Input ≤ 1.5 : 1 Output ≤ 1.45 : 1, across a宽带从 500 到 6000MHz

• 低射频插入损耗 ≤12dB(Min.)@0.5~0.7GHz 23dB(Typ.) 19dB(Min.)@0.7~6GHz,≤ 2.5 dB,≤ 2.5 dB 和出色的回波损耗性能

• 它可以将一个信号均匀地分配到 2、4、8 路输出,适用于 SMA 母头连接器

• 强烈推荐,经典设计,一流品质。



keenlion可以提供定制功率分配器,免费样品,最小起订量≥1

我们很乐意回复任何询问,请发送您的问题和订单。




产品明细

产品标签

产品概览

500-6000MHz功率分配器是一种通用的微波/毫米波器件,是一种将一个输入信号能量分成两个/四个/八个输出等量能量的器件;它可以将一个信号均匀地分配到两个/四个/八个输出中。铝合金外壳,可定制

功率分配器是一种将一个输入信号能量分成两个或多个通道输出相等或不等能量的器件。它还可以将多个信号能量合成为一个输出。这时候也可以叫做combiner。
功分器输出端口之间应保证一定的隔离度。功率分配器也叫过流分配器,分有源和无源。它可以将一路信号均匀地分配到多路输出。一般每个通道都有几个dB的衰减。不同分配器的衰减随信号频率不同而不同。为了补偿衰减,在加放大器后做无源功分器。

典型应用

功率分配器的技术指标包括频率范围、承载功率、主回路到支路的配电损耗、输入输出间的插入损耗、支路端口间的隔离度、各端口的电压驻波比等。
1、频率范围:这是各种射频/微波电路工作的前提。功率分配器的设计结构与工作频率密切相关。必须定义分配器的工作频率,才能进行下面的设计
2、承载功率:在大功率分配器/合成器中,电路元件所能承受的最大功率是核心指标,它决定了采用何种形式的传输线来完成设计任务。一般传输线所承受功率从小到大的顺序是微带线、带状线、同轴线、空气带状线和空气同轴线。应根据设计任务选择哪条线。
3、配电损耗:从主电路到支路的配电损耗,本质上与电源分配器的配电比有关。例如,两个等功分器的分布损耗为3dB,四个等功分器的分布损耗为6dB。
4、插入损耗:输入和输出之间的插入损耗是由于传输线(如微带线)的介质或导体不完善,并考虑输入端的驻波比造成的。
5、隔离度:分支端口之间的隔离度是配电盘的另一个重要指标。如果每个支路端口的输入功率只能从主端口输出,不应从其他支路输出,则要求支路之间有足够的隔离。
6、VSWR:各端口的VSWR越小越好。

主要指标2S

产品名称 2种方法功分器
频率范围 0.5-6 GHz
插入损耗 ≤ 1.0dB不包括理论损耗3dB)
驻波比 IN: ≤1.8: 1(Max)@0.5-0.7GHz1.3(最大)@0.7-6GHz



输出:≤1.5:1(Max)@0.5-0.7GHz

1.3(最大)@0.7-6GHz

隔离 12dB(最小值)@0.5-0.7GHZ19dB(最小值)@0.7-6GHZ
振幅平衡 ≤±0.3分贝
相位平衡 ≤±2°
阻抗 50 欧姆
功率处理 20 瓦
端口连接器 SMA-女
工作温度 40℃至+80℃
功分器

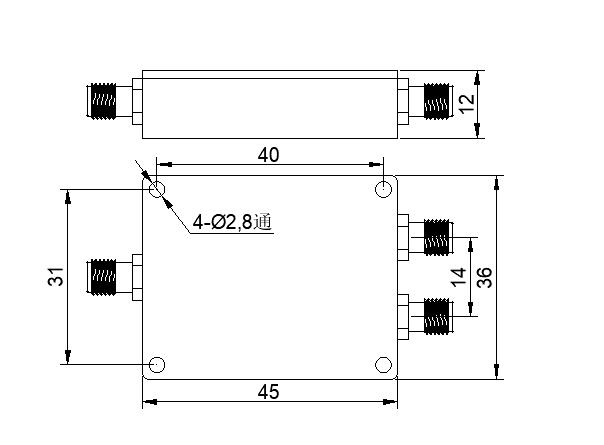

外形图 2S

功分器

4S主要指标

产品名称 4Way功分器
频率范围 0.5-6 GHz
插入损耗 ≤ 2.0分贝不包括理论损耗6dB)
驻波比 中:≤1.3:1输出:≤1.25:1
隔离 ≥20dB
振幅平衡 ≤±0.3分贝
相位平衡 ≤±4°
阻抗 50 欧姆
功率处理 80 瓦
端口连接器 SMA-女
工作温度 40℃至+70℃
功分器

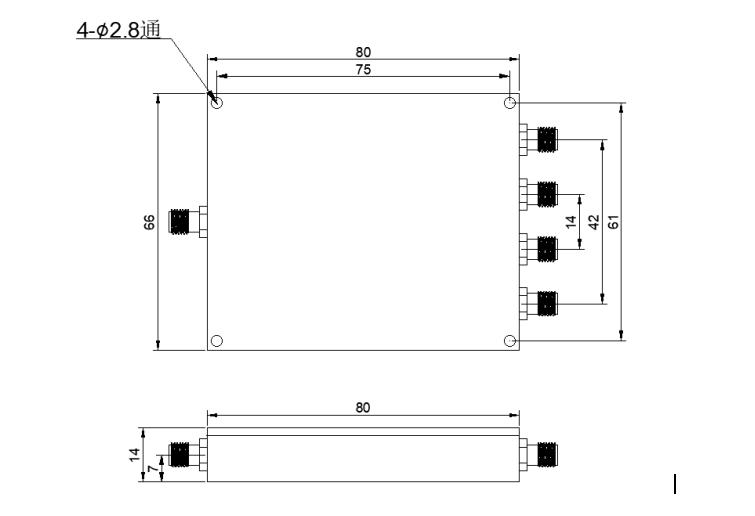

外形图4S

功分器

主要指标8S

产品名称 8Way功分器
频率范围 0.5-6 GHz
插入损耗 ≤ 2.5dB不包括理论损耗9dB)
驻波比 中:≤1.5:1输出:≤1.45:1
隔离 ≥18dB
振幅平衡 ≤±0.6分贝
相位平衡 ≤±6°
阻抗 50 欧姆
功率处理 30 瓦
端口连接器 SMA-女
工作温度 40℃至+80℃
功分器

外形图8S

功分器

包装和交付

销售单位:单品

单包尺寸:5X6X2.4cm/9X8X2.4cm/17X12X2.4cm

单件毛重:0.04kg/0.15KG/0.46KG

包装类型:出口纸箱包装

交货时间:

数量(件) 1 - 1 2 - 500 >500
美东时间。时间(天) 15 40 待协商

公司简介

1.公司名称:四川科联微波科技

二、成立日期:四川科联微波科技有限公司成立于2004年,位于中国四川省成都市。

三、产品分类:我们为国内外微波应用提供高性能的微波元器件及相关服务。产品性价比高,包括各种功率分配器、定向耦合器、滤波器、合路器、双工器、定制无源元件、隔离器和环行器。我们的产品专为各种极端环境和温度而设计。规格可根据客户要求制定,适用于从DC到50GHz各种带宽的所有标准和流行频段。

4、公司认证:符合 ROHS 标准和 ISO9001:2015 ISO4001:2015 证书。

5、工艺流程:我司拥有完整的生产线(设计-制腔-组装-调试-检测-发货),可在第一时间完成产品交付给客户。

功分器

6.货运方式:我司与国内各大快递公司均有合作,可根据客户要求提供相应的快递服务。
