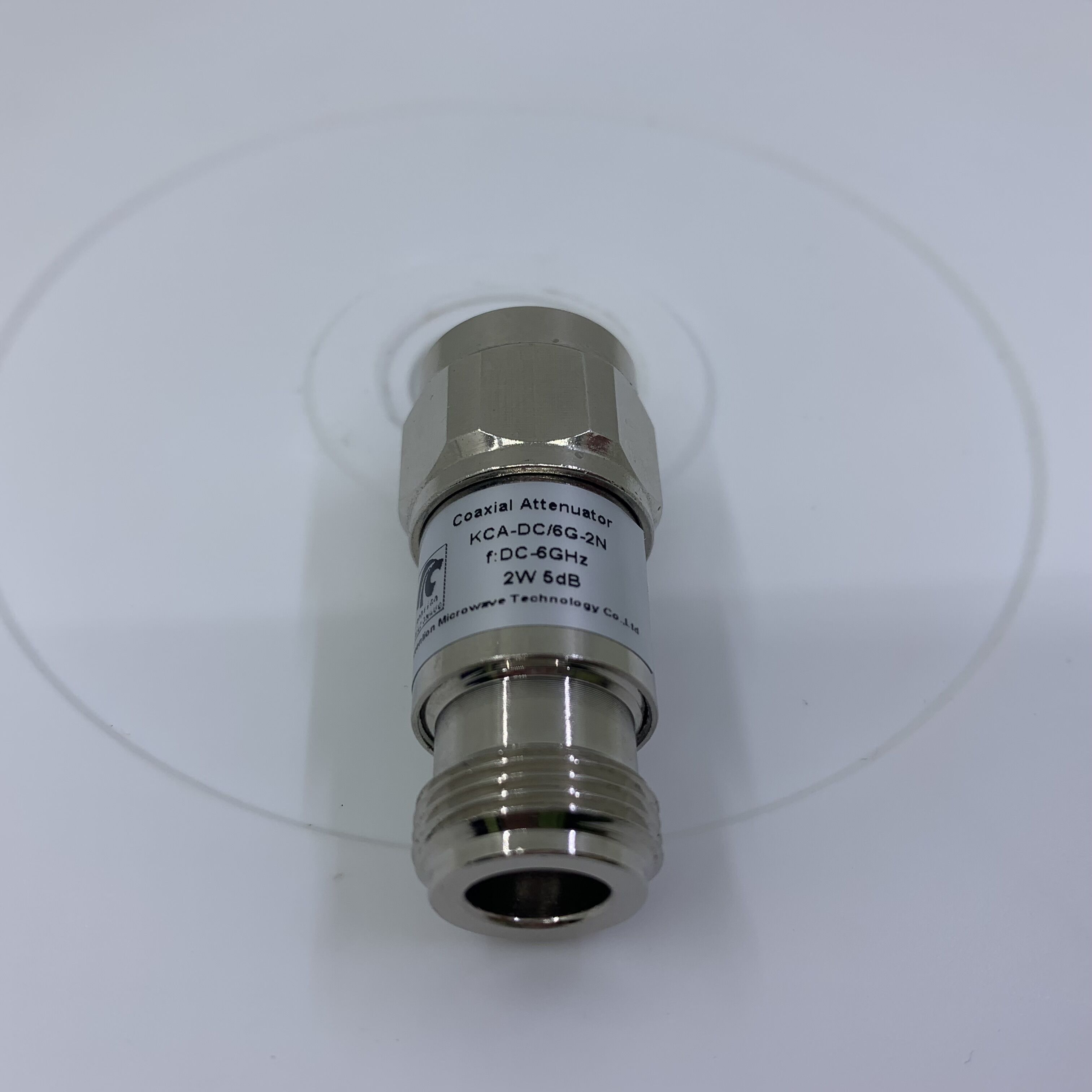

1db.2db.3db.5db.6db.10db.20db.30db N-JK射频衰减器 射频同轴衰减器
衰减器原理
衰减器是用于在规定频率范围内引入预定衰减的电路。它通常用引入衰减的分贝数和其特性阻抗的欧姆数表示。衰减器广泛应用于CATV系统中,以满足多端口的电平要求。如控制放大器的输入输出电平以及控制支路衰减。衰减器有两种:无源衰减器和有源衰减器。有源衰减器与其他热敏元件配合,组成可变衰减器,用于放大器中的自动增益或斜率控制电路中。无源衰减器包括固定衰减器和可调衰减器。
产品应用
• 调整电路中信号的大小;
• 在比较法测量电路中,可用于直接读取被测网络的衰减值;
• 改善阻抗匹配。如果某些电路需要相对稳定的负载阻抗,可以在该电路和实际负载阻抗之间插入衰减器,以缓冲阻抗的变化。
主要指标
产品名称 | |
频率范围 | DC-6000MHz |
衰减 | 1,2,3,5,6,10,15,20,30dB可选 1-10dB:±0.8dB;15-30dB:±1dB |
驻波比 | 6G:1、3、5、6db≤1.5dB;10、15、20db≤1.25dB |
平均功率 | 2W (单向至25℃环境温度,线性降额至0.5W@115℃) |
端口连接器 | N-JK |
温度范围 | -55至+125℃ |
常问问题
Q:您通过了哪些认证?
A:符合 ROHS 要求并获得 ISO9001:2015 ISO4001:2015 认证。
Q:你们公司有哪些办公系统?
A:目前,我公司总人数超过50人。包括机械设计团队,机加工车间,装配团队,调试团队,测试团队,包装和发货人员等。
