700-6000 MHz微带射频功分器功分器6路/12路20W功分器分路器出厂价12S
大交易 12S
• 型号：02KPD-0.7^6G-12S
• VSWR IN≤1.65：1 OUT≤1.5：700 至 6000MHz 宽带范围内为 1
• 低射频插入损耗≤3.5dB，回波损耗性能出色
• 它可以将一个信号均匀地分配到 12 路输出，提供 SMA-Female 连接器
• 强烈推荐，经典设计，顶级品质。
超宽频率范围
更低的插入损耗
高隔离
大功率
直流通行证
典型应用
配电器的技术指标包括频率范围、承载功率、主回路到支路的配电损耗、输入输出间的插入损耗、支路端口间的隔离度、各端口电压驻波比等。
1、频率范围：这是各种射频/微波电路的工作前提。配电器的设计结构与工作频率密切相关。必须先定义分配器的工作频率，然后才能进行以下设计
2、承受功率：在大功率分配器/合成器中，电路元件所能承受的最大功率是核心指标，它决定了可以采用何种形式的传输线来完成设计任务。一般传输线所承载的功率由小到大的顺序是微带线、带状线、同轴线、空气带状线和空气同轴线。应根据设计任务选择哪条线。
3、配电损耗：从主回路到支路的配电损耗，本质上与配电器的配电比有关。例如，两个等功率分配器的分配损耗为3dB，四个等功率分配器的分配损耗为6dB。
4、插入损耗：输入和输出之间的插入损耗是由于传输线（如微带线）的介质或导体不完善，并考虑输入端的驻波比造成的。
5、隔离度：分支端口之间的隔离度是配电器的另一个重要指标。如果每个分支端口的输入电源只能从主端口输出，而不应该从其他分支输出，则需要分支之间有足够的隔离。
6. VSWR：每个端口的VSWR越小越好。
主要特征
| 特征 | 优点 |
| 超宽带，0。7 to 6千兆赫 | 极宽的频率范围在单个型号中支持许多宽带应用。 |
| 低插入损耗，20.5 分贝典型值。在0.7/6 千兆赫 | 20的组合/30W 功率处理和低插入损耗使该模型成为分配信号的合适候选者，同时保持出色的信号功率传输。 |
| 高隔离，18 分贝典型值。在0.7/6 千兆赫 | 最大限度地减少端口之间的干扰。 |
| 高功率处理：•20W作为分离器 •1.5W 作为合路器 | 这02KPD-0.7^6G-6S/12S适用于具有广泛功率要求的系统。 |
| 低幅度不平衡，1分贝在0.7/6 千兆赫 | 产生几乎相等的输出信号，非常适合并行路径和多通道系统。 |
主要指标 12S
| 产品名称 | 功率分配器 |
| 频率范围 | 0.7-6 GHz |
| 插入损耗 | ≤ 3.8dB（不包括理论损耗10.8dB） |
| 驻波比 | IN：≤1.65：1输出：≤1.5:1 |
| 隔离 | ≥18dB |
| 幅度平衡 | ≤±1.2分贝 |
| 相位平衡 | ≤±12° |
| 阻抗 | 50 欧姆 |
| 功率处理 | 30 瓦 |
| 端口连接器 | SMA-女 |
| 工作温度 | ﹣40℃至+80℃ |

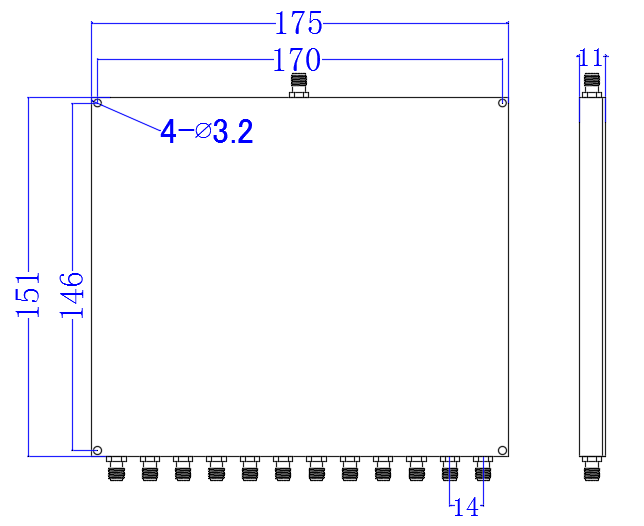

外形图12S
包装与交付
销售单位：单件
单个包装尺寸：10.3X14X3.2 cm
单件毛重：0.49 kg
包装类型：出口纸箱包装
交货时间：
| 数量（件） | 1 - 1 | 2 - 500 | >500 |
| 美东时间。时间（天） | 15 | 40 | 待协商 |
1.功率分配器是将一个输入信号能量分成两个或多个通道输出相等或不相等能量的装置。它还可以将多个信号能量合成为一个输出。这时候也可以称为combiner。
2.功率分配器的输出端口之间应保证一定程度的隔离。功率分配器也称为过流分配器，分为有源和无源。它可以将一个通道的信号均匀地分配到多个输出通道中。通常，每个通道都有几个 dB 的衰减。不同分配器的衰减随信号频率的不同而变化。为了补偿衰减，在增加放大器后制成无源功分器。
3.装配过程要严格按照装配要求，做到轻后重、小前大、装前铆、装前焊接、先内后外、先下后上、先平后高、安装前易损件的要求.前道工序不得影响后道工序，后道工序不得改变前道工序的安装要求。
4.我公司严格按照客户提供的指标控制各项指标。调试后由专业检测人员进行检测。各项指标检测合格后，打包发给客户。
公司简介
1.公司名：四川金狮微波科技
2、成立日期：四川劲狮微波科技成立于2004年.位于中国四川省成都市。
3.公司认证：符合 ROHS 和 ISO9001:2015 ISO4001:2015 证书.
